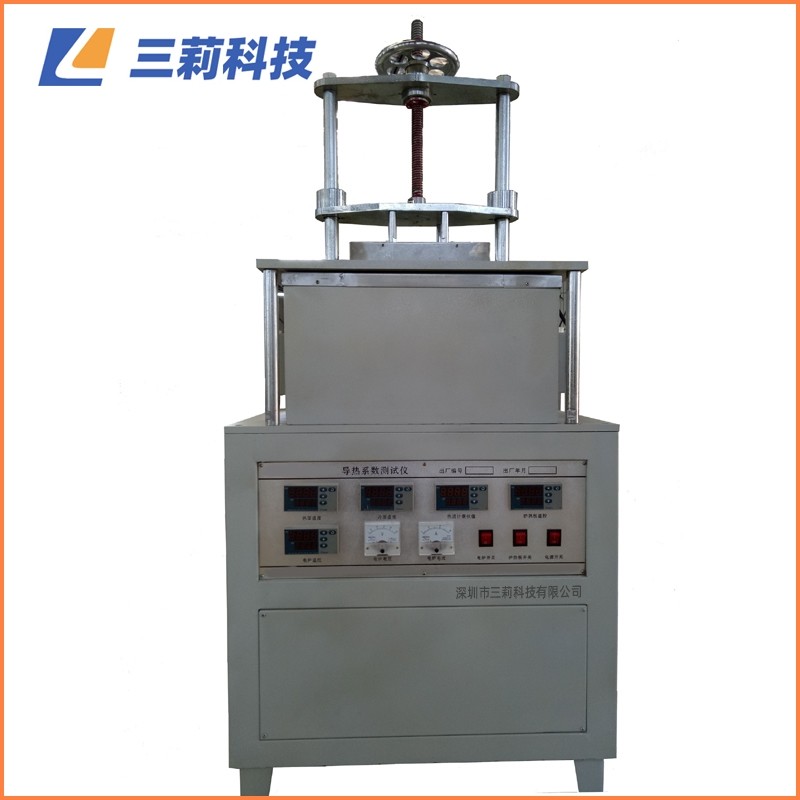

TCMS-4高溫導熱系數測試儀（0-1000N電動加壓自動測厚）
TCMS系列高溫導熱系數測試儀（防護熱流計法）
一、概述
本儀器是在TCMS-2水流量平板法導熱系數測試儀基礎上發展而成的保溫材料高溫導熱系數測試儀器。與TCMS-2比較，提高了分辯率和自動化程度，縮短了測試時間，維護更容易，儀器性能。本儀器適用于耐火保溫、陶瓷纖維、氈、紡織物、板、磚等材料在不同溫度下導熱系數的測試。廣泛應用在大中院校，科研單位，質檢部門和生產廠的材料分析檢測。
參考標準：
ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；
ASTM C182-88（2004）隔熱耐火磚導熱系數的標準測試方法；
ASTM C202-93（2004）耐火磚導熱系數的標準測試方法；
ASTM C417-05不定形耐火材料導熱系數的標準測試方法；
ASTM C201-93（2004）耐火材料導熱系數的標準測試方法；
GB10295-88絕熱材料穩態熱阻及有關特性的測定（熱流計法）；
YB/T 4130-2005耐火材料 導熱系數試驗方法(水流量平板法)；
GB/T 17911耐火陶瓷纖維制品 導熱系數實驗方法等。
二、主要技術參數
TCMS系列儀器主要用于高溫下絕熱保溫材料的導熱系數檢測。TCMS-3B具有防止樣品氧化的真空氣氛保護功能。
注：另可根據用戶要求訂做熱面溫度1500℃規格。
技術參數
TCMS-3 | TCMS-3A | TCMS-3B | |
1、導熱系數范圍 | 0.0010-3W/mk | 0.0010-3W/mk | 0.0010-3W/mk |
2、測試度 | ±5％ | ±5％ | ±5％ |
3、熱面溫度范圍 | 100-1200℃ | 100-1200℃ | 100-1200℃ |
4、量熱控溫方式 | 半導體制冷 | ||
5、護熱控溫方式 | 半導體制冷 | 半導體制冷 | 半導體制冷 |
6、量熱板尺寸 | 100×100（mm） | 100×100（mm） | 100×100（mm） |
7、熱流計尺寸 | 100×100（mm） | 100×100（mm） | 100×100（mm） |
8、試樣測溫點數 | 4 | 4 | 4 |
9、試樣氣氛環境 | 空氣 | 空氣 | -0.095MPa；氣氛保護 |
10、試樣尺寸 | 230×230～250×250（mm）；厚度10～100（mm） | ||
11、測量控制方式 | 計算機全自動測試、數據處理，并可生成檢測報告，打印輸出。 | ||
12、主機電源 | 電壓220V；頻率50Hz；總功率≤5KW | ||
TCMS-4和TCMS-4A均為電動加壓和自動測厚，區別是TCMS-4熱板采用耐熱不銹鋼，使用溫度稍低，而TCMS-4A熱板采用碳化硅，耐壓能力稍低，而且厚度測量需多一套厚度修正系統，但熱面使用溫度更高。
注：另可根據用戶要求訂做熱面溫度1500℃規格。
技術參數
TCMS-4 | TCMS-4A | |
1、導熱系數范圍 | 0.0010-3W/mk | 0.0010-3W/mk |
2、測試度 | 優于5％ | 優于5％ |
3、熱面溫度范圍 | 200-800℃ | 200-1200℃ |
4、量熱控溫方式 | 半導體制冷 | 半導體制冷 |
5、護熱控溫方式 | 半導體制冷 | 半導體制冷 |
6、量熱板尺寸 | 100×100（mm） | 100×100（mm） |
7、熱流計尺寸 | 100×100（mm） | 100×100（mm） |
8、試樣測溫點數 | 4 | 4 |
9、加卸載方式 | 電動 | 電動 |
10、壓力范圍 | 0-1000（N） | 0-500（N） |
11、測厚范圍 | 0-120（mm） | 0-120（mm） |
12、厚度修正 | 實驗修正 | 位移計即時修正 |
13、試樣氣氛環境 | 空氣 | 空氣 |
14、試樣尺寸 | 230×230～250×250（mm）；厚度10～100（mm） | |
15、測量控制方式 | 計算機全自動測試、數據處理，并可生成檢測報告，打印輸出。 | |
16、主機電源 | 電壓220V；頻率50Hz；總功率≤5KW | |
