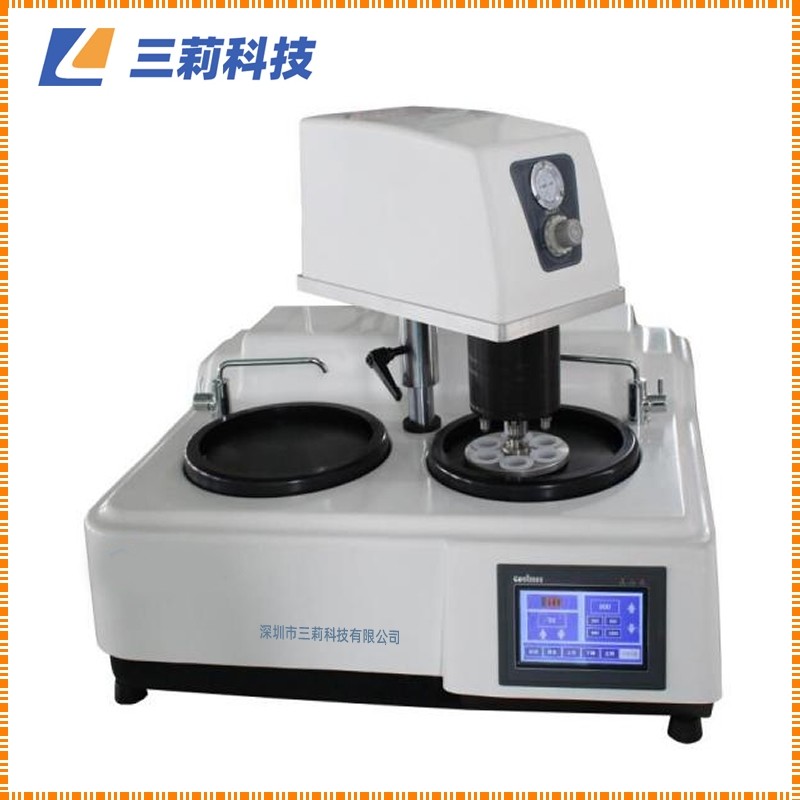

自動磨拋機 SLMP-3S金相試樣雙盤自動磨拋機

重要注意事項和安全信息

Important notices and safety information

SLMP-3S型自動磨拋機為雙盤臺式機采用先進工藝技術制造的新一代高精度、制樣過程自動化的研磨拋光設備。

具備磨拋盤旋轉方向可任意選擇、磨拋盤可快速更換；多試樣夾試器和氣動單點加載等功能。本機采用了先進的微處理器控制系統，使得磨拋盤、磨拋頭的轉速實現無級可調，制樣壓力、時間設定直觀、便捷。只需更換磨拋盤或者砂紙和織物即可完成磨、拋工序的操作。從而使本機展現了更加廣泛的應用性。具有轉動平穩、安全-可靠、噪音低及采用鑄鋁底座增加了磨拋的剛性等特點。

本機帶有水冷卻裝置，可以在研磨時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織并隨時將磨粒沖刷排走；再配以玻璃鋼外殼和不銹鋼標準件，在外觀上更加美觀大方，并提高了防腐、防銹性能且易清潔。

適用于對金相試樣的粗磨、精磨、粗拋光至精拋光過程進行自動制樣。是企業、科研單位以及大專院校實驗室的理想制樣設備。

主要技術指標

Main Specifications

磨拋盤直徑：       φ250mm（可訂制φ230mm、φ300mm）

磨拋盤轉速：       50-1000 r/min（無極調速）以及400 / 600 / 800 / 1000 r/min（四級定速）

磨拋盤轉向：       可調正反轉選擇

磨拋頭轉速：       5-150 r/min（無極調速）

制備樣數量：       6個

加荷范圍：    5-60牛頓

制樣時間：    0-3000 S

試樣直徑：    出廠標配φ30mm（可訂制直徑φ22-φ45mm）

輸入電壓：    單相 AC220V  50Hz

總 功 率：    900W

外形尺寸：    755*815*690mm

凈    重：    89KG

各部件功能簡介

Brief introduction of each component function

夾持器：對試樣進行固定，通過壓頭可產生0-0.7Mpa壓力。

回轉水嘴：磨拋過程中可對試樣進行沖洗；可根據需要開關或轉動。

擋水圈：磨拋過程中防止水外濺。

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；整機啟動、停止控制。

磨拋頭：內含機械電氣控制，是整機組成的重要部分。

磨拋頭控制面板：調節壓力控制參數調節。

磨拋盤：也稱“工作盤”，是磨拋試驗的重要組成部分，將砂紙、絨布等耗材固定在上面，對試樣進行磨拋。

可調式減震底腳：調節機身水平、穩固。

產品優勢

Product advantages

產品優勢

Product advantages

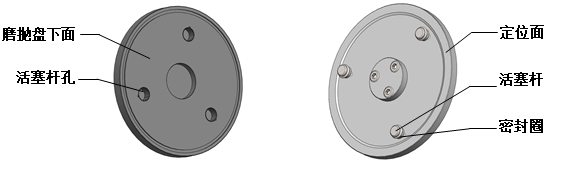

01  磨拋盤可快速更換，兩手拿住磨拋盤輕輕上提即可取下來；將另一個磨拋盤兩手拿平，目測磨拋盤的三個活塞桿孔與三個活塞桿基本對應時落下，感覺其中一個孔對應時，輕微擺動磨拋盤使另兩個也對應后將盤持平插入，再用手控壓一下，使磨拋盤下面與磨拋?zhàn)亩ㄎ幻嫱耆佑|。

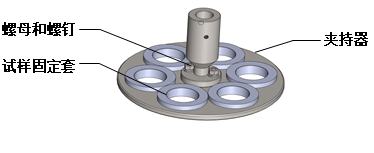

02  6孔夾持器，可同時制備多個試樣，夾持器的裝卸方便。

如果需要更換夾持器，可用扳手將夾持器上面的兩個螺母松開，取下兩個沉頭螺釘，即可卸下夾持器進行更換。按裝后需調整壓頭與試樣固定套孔同心時，再將兩個螺母擰緊。

03  單點加力，每個工件的受力更均勻穩定。

04  7寸液晶觸摸屏，顯示更直觀，操作更方便

操作鍵盤及顯示

Operation keyboard and display

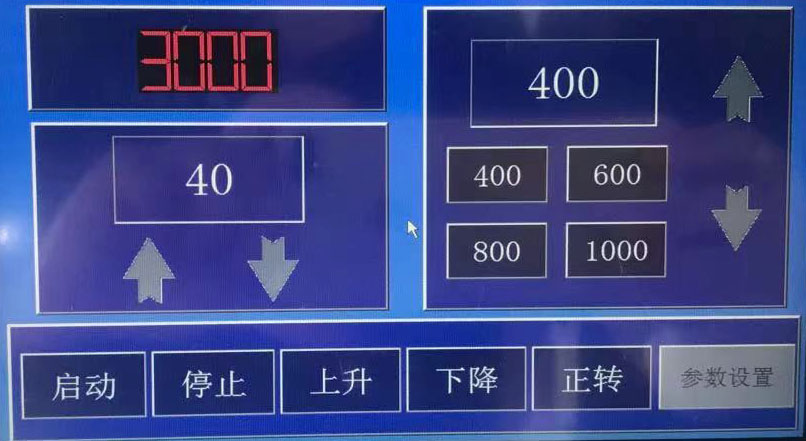

液晶顯示器從上向下依次顯示時間，轉速，運轉方向。

【速度+】無極調速（↑）是增大速度。停止或者運行時都可調整。

【速度-】無極調速（↓）時減小速度。停止或者運行時都可調整。

【定速1】機器定速運轉選擇200轉/分鐘

【定速2】機器定速運轉選擇600轉/分鐘

【定速3】機器定速運轉選擇800轉/分鐘

【定速4】機器定速運轉選擇1000轉/分鐘

【正/反】磨拋盤運行方向選擇，如果當前正轉，按一下反轉。

【壓力表】當使用本機時壓力表起初應調為0.1mpa，然后機器運轉時轉動旋鈕（+）逐漸加大壓力。

【參數設備菜單】轉速、工作時間等參數設置。

裝箱單Packing List
