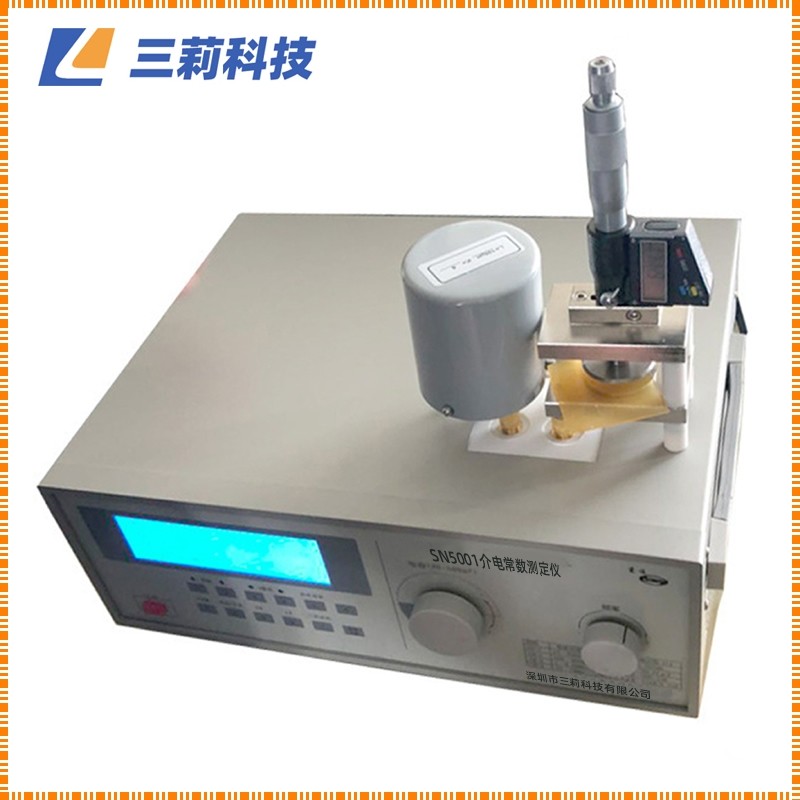

介質損耗測試儀 介電常數測試儀 陶瓷介質損耗測定儀

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數(ε)，可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至zui低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。

滿足標準：GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻(包括米波波長在內)下電容率和介質損耗因數的推薦方法

1．Q值測量

   a．Q值測量范圍：2～1023。

   b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。

   c．標稱誤差

2．電感測量范圍：14.5nH~8.14H

3．電容測量：1~ 460

   注：大于直接測量范圍的電容測量見使用規則

4．信號源頻率覆蓋范圍

5.Q合格指示預置功能

預置范圍：5～1000。

6．Q表正常工作條件

a. 環境溫度：0℃～+40℃；

b．相對濕度：<80％；

c．電源：220V±22V，50Hz±2.5Hz。

7．其他

a．消耗功率：約25W；

b．凈重：約7kg；

c. 外型尺寸：(l×b×h)mm：380×132×280。

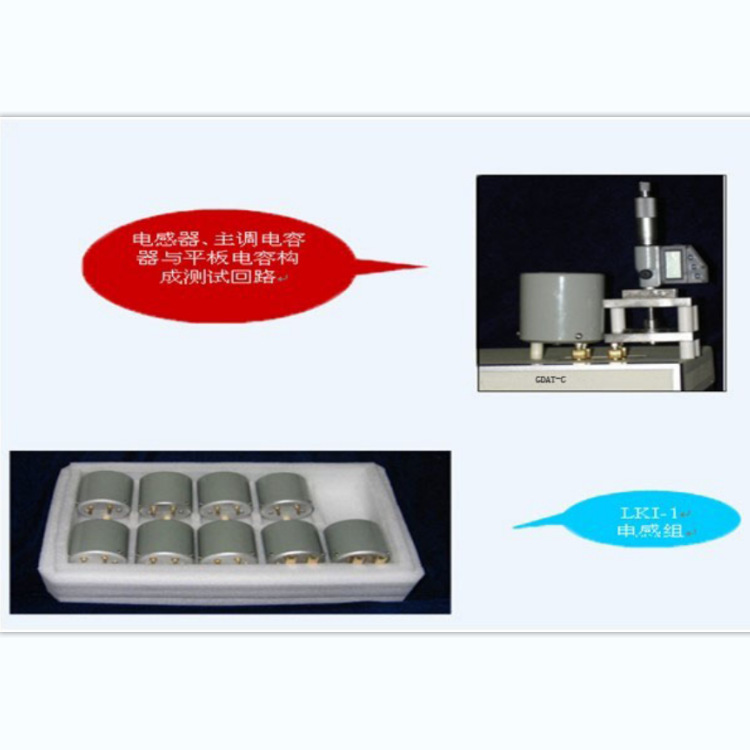

8．產品配置：

a.測試主機一臺；

b.電感9只；

c.夾具一套
