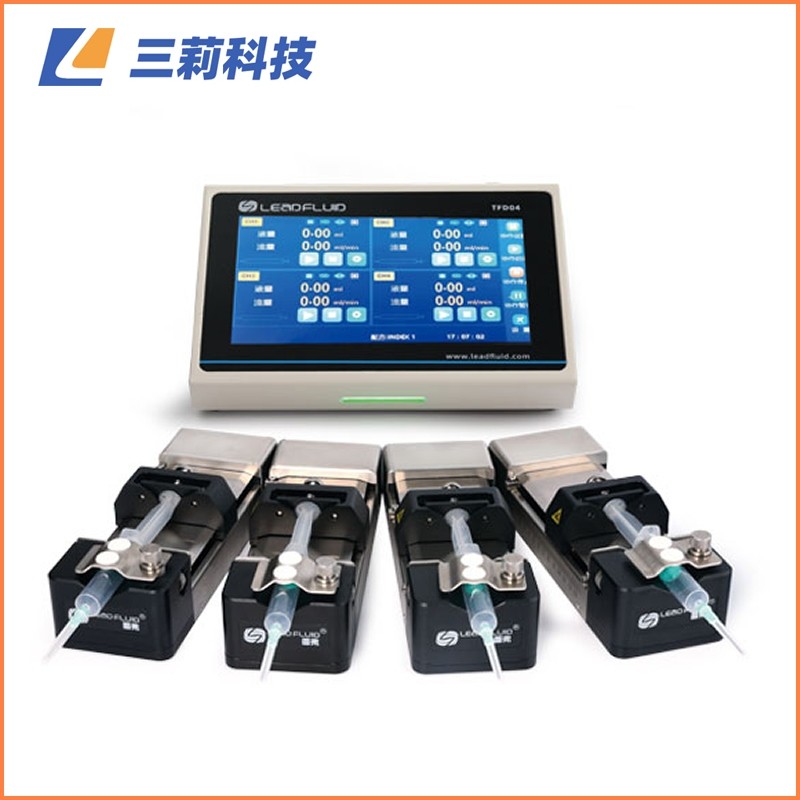

TFD04系列分體注射泵 實驗室分體式注射泵
? 通道數：1~8通道
? 控制精度：誤差＜±0.35%
產品詳情
★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
TFD04系列實驗室注射泵，傳輸精度誤差＜±0.5%，可獨立控制1～8個通道運行；采用分體式設計，使用方式更靈活。7寸高清彩色觸屏顯示及操作，功能強大，操作簡單，運行信息豐富。RS485通訊，支持MODBUS協議。
功能及特點
? 1～8個通道可單獨控制；
? 7寸高清彩色觸屏顯示及操作，帶來良好的用戶體驗；
? LF-Touch-OS軟件系統，界面友好，運行可靠；
? 流量控制，傳輸精度誤差＜±0.5%；
? 智能流量校正功能；
? 支持四種工作模式：注射、抽取、先注射后抽取、先抽取后注射；
? 具有快速填充和排空功能；
? 支持啟動延遲和循環運行；
? 可儲存五組配方參數；
? RS485通訊，Modbus協議，支持通訊參數設置，
方便與各種控制設備連接；
? 外控信號控制啟動、停止、暫停，物理隔離；
? 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境；
? 高強度金屬機箱帶防護涂層，耐腐蝕，易清潔；
? 內部電路做特殊防護處理，防塵防潮防靜電；
技術參數
? 通道數：1～8通道，獨立控制
? 注射器規格：0.5μL～60mL（更換執行單元）
? 注射器選擇：內置主流品牌注射器規格，支持自定義
? 工作模式：注射、抽取、先注射后抽取、先抽取后注射
? 控制精度：誤差＜±0.5%（行程＞大行程30%時）
? 流量校正：智能向導式
? 顯示方式：7寸65565色液晶
? 操作方式：觸摸屏
? 延遲時間：0.1～999秒/分/時
? 循環次數：0～9999次
? 循環間隔時間：0.1～999秒/分/時
? 斷電記憶：記憶斷電前的工作參數
? 狀態信號輸出：5V TTL，1路指示運行狀態，1路指示方向狀態
? 控制信號輸入：5～24V寬電壓，控制啟動、停止、暫停
? 通訊功能：RS485，支持Modbus通訊協議
? 電 源：AC100～240V，50Hz/60Hz
? 功 率：≤180W
? 工作環境：環境溫度5～40℃ ，相對濕度＜80%
? 控制器尺寸：200×142×88mm
? 控制器重量：2.0kg
注射器規格與流量參考表
ZX01
ZX02
ZX03
執行單元 | ZX01 | ZX02 | ZX03 |
注射器規格 | 5uL~1000uL | 10uL~60mL | 0.5uL~100uL |
流量范圍 | 0.058uL/min~ | 0.0184uL/min~ | 0.005uL/min~ |
通道數 | 1~8 | 1~4 | 1~8 |
大行程 | 70mm | 110mm | 70mm |
線性推力 | >2kgf，推力可調整 | >10kgf，推力可調整 | >1kgf，推力可調整 |
行程分辨率 | 0.198μm/μstep | 0.156μm/μstep | 0.1905μm/μstep |
線速度范圍 | 0.635μm/min～95.25mm/min | 1μm/min～150mm/min | 0.6096μm/min～91.44mm/min |
執行單元 | 190×32×65mm | 266×86×76mm | 173×24×52mm |
執行單元 | 0.5 KG | 1.8 KG | 0.25 KG |
注射器規格與流量參考表
ZX01
注射器規格 | 注射器內徑 | 小流量（nL /min） | 大流量(mL/min) |
5μL | 0.343 | 0.058 | 0.009 |
10μL | 0.485 | 0.117 | 0.017 |
25μL | 0.728 | 0.264 | 0.039 |
50μL | 1.03 | 0.529 | 0.079 |
100μL | 1.457 | 1.058 | 0.158 |
250μL | 2.303 | 2.645 | 0.396 |
500μL | 3.257 | 5.290 | 0.793 |
1000μL | 4.606 | 10.580 | 1.587 |
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
ZX02
注射器規格 | 注射器內徑 | 小流量（nL /min） | 大流量(mL/min) |
10μL | 0.485 | 0.184 | 0.027 |
25μL | 0.729 | 0.417 | 0.0626 |
50μL | 1.03 | 0.833 | 0.125 |
100μL | 1.457 | 1.667 | 0.250 |
250μL | 2.304 | 4.169 | 0.625 |
500μL | 3.256 | 8.326 | 1.248 |
1mL | 4.699 | 17.342 | 2.601 |
5mL | 11.989 | 112.890 | 16.933 |
10mL | 14.427 | 163.469 | 24.520 |
20mL | 19.05 | 285.027 | 42.754 |
30mL | 21.59 | 366.090 | 54.913 |
60mL | 26.594 | 555.459 | 83.318 |
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
ZX03
注射器規格 | 注射器內徑 | 小流量（nL /min） | 大流量(mL/min) |
0.5μL | 0.103 | 0.005 | 0.761 |
1μL | 0.146 | 0.010 | 1.531 |
2μL | 0.206 | 0.020 | 3.047 |
5μL | 0.3257 | 0.051 | 7.618 |
10μL | 0.485 | 0.112 | 16.893 |
25μL | 0.729 | 0.254 | 38.166 |
50μL | 1.03 | 0.507 | 76.190 |
100μL | 1.457 | 1.016 | 152.456 |

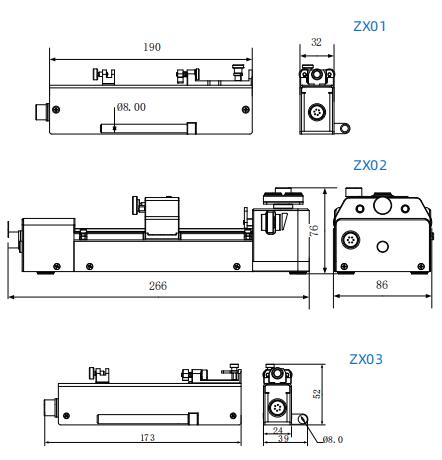

分體注射器執行單元圖
控制器尺寸圖
