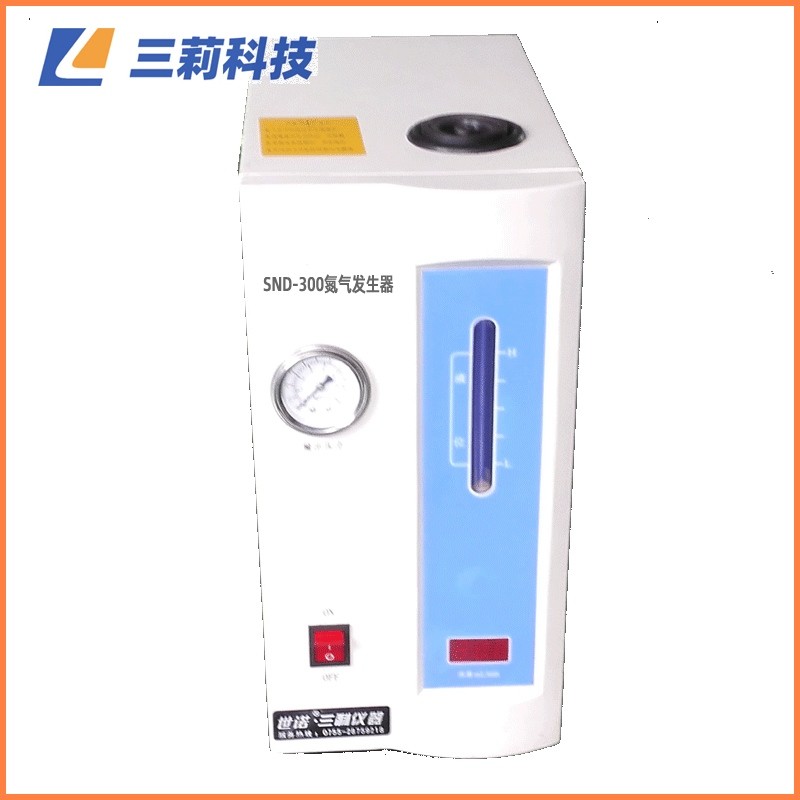

SND-300高純氮?dú)獍l(fā)生器 0-300 ml/min氣相色譜儀配套

一、概述

SND-300(500)系列高純氮?dú)獍l(fā)生器是由電解分離池、開關電源、流量顯示、穩壓、干燥凈化、自動延時排空等系統組成。本儀器的“心臟”電解分離池為多層板式結構，其電解面積大、池溫低、性能好、純度更高之優點，本儀器設有不返液裝置，可有效的保證儀器無返液現象。

二、主要技術參數

1、工作條件：電源電壓220V   50HZ

2、 環境條件：溫度10-40℃ 相對溫度<85%

              環境無嚴重粉塵污染，腐蝕性氣體。

   3、 輸入空氣壓力 ：0.5Mpa

   4、 最大功率：80W；100W　　　　　　

5、 氮?dú)饧兌龋?/span>99.996%  （相對含氧量）

6、 輸出流量：SND - 300  型     0-300 ml/min

              SND - 500  型     0-500 ml/min

7、 輸出壓力：0.4Mpa

8、 最大功率：80W；100W　　　　　　　　　　　　　　

9、 外型尺寸：385×180×360mm（L×W×H）

10、 重量：SND –300型 約14㎏；SND –500型 約15㎏；

三、儀器特點

操作簡便，只需接入壓縮空氣，啟動電源開關，即可產生

高純氮?dú)?；可連續使用，也可間斷使用。

2、 電解分離池電解面積大，池溫低，且壽命更長。

3、 設有不返液裝置，可有效保證儀器無返液現象。

4、 開機時設有10分鐘自動排空裝置，可更快的提純氮?dú)?/span> 。

四、使用方法和聯機

1、把儀器從包裝箱中取出，先檢查外觀及內部有無因運輸造成

的嚴重?fù)p傷等異?，F(xiàn)象，并核對電源線、配件是否。

2、配制電解液：將 60克分析純　KOH（氫氧化鉀）用 400ml

蒸餾水稀釋，待KOH溶解冷卻后注入注液筒內（筒部容積 1.OL注液筒口位于儀器頂部，取下注液蓋，即可注液, ）然后再向裝液筒內補充蒸餾水，補充至液位上下限位之間

3、將后面板上 “空氣輸入”口的密封壓帽擰下，然后用Φ3管道與壓縮空氣源連接（確保空氣源5kg壓力輸入 ），并且保證不漏氣。

4、將后面板上 “氮?dú)廨敵觥?/span> 口上的密封壓帽擰緊不漏氣，然后接通電源，啟動開關，開始工作。此時沒有流量輸出，正進行凈化排空，流量顯示較大。約10分鐘流量顯示為“000”或接近“000”，亦為正常，否則漏氣，檢漏后排除。      氮?dú)鈮毫?/span>62psi{出廠設定}

5、以上正常，關閉電源，將輸出口上的密封壓帽取下，用Φ3管道與色譜儀相連并保證密封不漏氣即可工作。

6、再次工作時，只需啟動電源開關即可。

五、注意事項

1、從側面觀察變色硅膠的變色情況，可根據硅膠變色2/3更換硅膠，更換時先關閉電源，待壓力指示為零后，將干燥凈化室順時針方向旋下后，從儀器中取出倒置，再按逆時針方向旋下上蓋，進行更換，然后再按反方向安裝好，確保密封。

2、 控制系統自動化程度高，開機后氮?dú)庖祾邇艋液蜌饴废到y(tǒng)，同時設有自動排空10分鐘左右，故每次開機10分鐘后才有高純氮?dú)廨敵觥?/span>

3、 LED 數碼顯示值僅供參考，它是由電解電流轉換而來，由于凈化室的緩沖作用，所以輸出流量穩定，故流量顯示在十位數上有±1的變化亦為正常。

4、工作時要自然蒸發水份，可根據情況補充蒸餾水，并保證電解液在液位上下限之間；電解時不消耗KOH，只補充蒸餾水（建議 6-7個月更換電解液一次，配制方法同前。）。

六、特別提示：

 1、如發現壓力表指示的壓力低或數碼顯示比平時大時，由漏氣造成的，應全面檢漏。尤其是重新更換變色硅膠的密封口處，上下螺紋密封圈處不要擠壓異物。

 2、儀器嚴禁空載開機.長時間不開機時應抽出電解液；

七、配件

1、密封壓： M8×1    2個

2、橡膠密封圈：Φ6×1.9，6個；Φ40×4，1個；Φ16×4 ，1個

3、保險管：5A     2個

4、電源：1條

5、分析純氫氧化鉀一份（配置電解液用：60克

6、說明書：1份

7、合格證： 1張

8、不銹鋼管道：Φ3，1米

八、

1、生產的產品自銷售之日起整機保修一年,保修期內免費維修,終生享有維修服務。

2、可承接國內外廠家氣相色譜 、氣源儀器的維修及以舊換新等業務 。

3、承接實驗室的氣路管道設計與施工工程等業務。

4、如操作者使用過程中，遇到產品質量問題或技術咨詢。

九、特殊制作

    為適應市場的需求我公司又開發了SND-1000、SND-2000、SND-3000等大流量氮?dú)猓部梢愿鶕?jù)需要，量身定做更大流量的氮，真誠與您合作！
