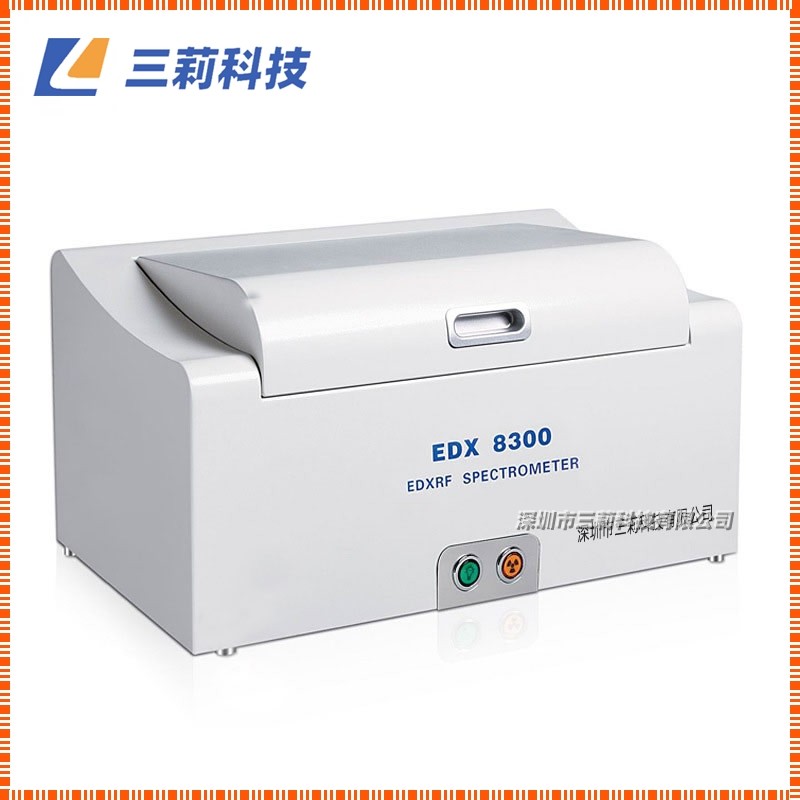

EDX8300H(真空型）能量色散X熒光光譜儀

應用領域：

1.ROHS\無鹵檢測指令

2.合金分析領域（特別是輕元素如：AL等）

銅合金成分分析

銅合金牌號判定

不銹鋼成分分析（抽真空輕元素檢測）

不銹鋼牌號判定

模具鋼成分分析

3.礦石.煤炭.土壤成分分析（需用壓片機）

4.包裝指令檢測標準（94/62/EC)

CD+PB+Hg+Cr6＜100

5.玩具指令檢測標準

EN71-3

1.5.工作條件：

●工作溫度：15-30℃

●相對濕度：40%～70%

●電源：AC:220V±5V

1.6.技術性能及指標:

1.6.1.元素分析范圍從鈉(Na)到鈾(U)；

1.6.2.元素含量分析范圍為1PPm到99.99%；

1.6.3.測量時間：100-300秒(可調)；

1.6.4.RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其檢測限度zui高達1PPM；

1.6.7.能量分辨率為129±5電子伏特；

1.6.8.溫度適應范圍為15℃至30℃；

1.6.9.電源：交流220V±5V（建議配置交流凈化穩壓電源）；

1.7.產品特點

1.7.1EDX8300H是EDX8800E型的升級版，更好地應對RoHS、無鹵等環保指令，配置了真空測試系統，增加了元素測試范圍，探測器配備SDD的測試系統，特別是提高了Na、Mg、Al、Si等輕元素的檢出限，度提高了，同時在測試Cd/Pb/Cr/Hg/Br/Cl等其他元素的重復性穩定性有了明顯的提高。

1.7.2整體結構化設計，儀器美觀大方。

1.7.3采用美國型的SDD探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

1.7.4采用自主研發的SES信號處理系統，有效提高峰背比，讓測量更。

1.7.5一鍵式自動測試，使用更簡單，更方便，界面更人性化。

1.7.6七種光路校正準直系統，根據不同樣品自動切換。

1.7.7多重防輻射泄露設計，輻射防護級別屬于同類產品zui高級。

1.7.8優化一體化散熱設計，使整機散熱性能得到更大提高，確保X射線源的運行安全。

1.7.9的機芯溫度監控技術，確保射線源的運行，有效延長其使用壽命，降低使用成本。

1.7.10多重儀器配件保護系統，并可通過軟件進行全程監控,讓儀器工作更穩定、更安全。

1.7.11真空測試軟件，是否抽真空可自由選擇，真空度實時顯示，標準視窗設計，界面友好，操作簡便，所有控制均在輕點鼠標之間。

1.7.12本機采用USB2.0接口，有效保證數據準確高速有效的傳輸。

1.7.13的全自動真空系統,屏蔽空氣對輕元素測試的影響,極大提高了輕元素的檢出限，同時也擴大了檢測范圍。

1.7.14一體化真空腔體設計，有效地保證了符合測試要求的真空度，同時提高了設備的可維性。

1.7.15抽真空測試和不抽真空測試轉換簡單，方便客戶使用；同時開蓋即解除真空，安全、簡單實用。

2.儀器硬件部分主要配置

2.1SDD電制冷探測器:（型探測器）

2.1.1.SDD電制冷探測器；分辨率：129±5e電子伏特

2.1.2.放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。

2.2X射線激發裝置(薄鈹窗光管）:

2.2.1.燈絲電流最大輸出：1mA；

2.2.2.屬于半損耗型部件，使用壽命大于5000小時

2.3高壓發射裝置:

2.3.1.電壓最大輸出：50kV；

2.3.2.最小5kv可控調節

2.3.3.自帶電壓過載保護

2.4　一體化真空系統

2.4.1　具有低震動、低噪音、自保護及抽速快等優良性能的真空泵系統；

2.4.2　幾何抽速：60L/min（50Hz）

2.4.3　極限壓力：6.7×10-2Pa

2.5多道分析器:

2.5.1.將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件；

2.5.2最大道數：4096；

2.5.3包含信號增強處理功能；

2.65光路過濾模塊

2.6.1降低X射線光路發送過程中的干擾，保證探測器接收信號準確；

2.6.2將準直器與濾光處整合；

2.7準直器自動切換模塊

2.7.1多達7種選擇，口徑分別為8-1＃,8-2＃,8-3＃,8-4＃，6＃,4＃,2＃。

2.8濾光片自動切換模塊

2.8.1五種濾光片的自由選擇和切換。

2.9準直器和濾光片的自由組合模塊

2.9.1多達幾十種的準直器和濾光片的自由組合。

2.10工作曲線自動選擇模塊

2.10.1自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化

演繹得更，使操作更人性，更方便。

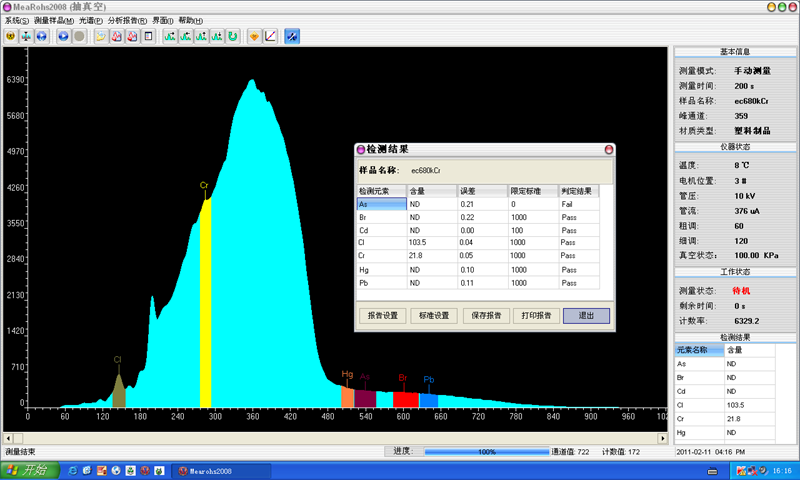

3.軟件MeaRohs

3.1.1軟件簡介

針對RoHS(含鹵素元素)檢測開發的一款軟件（含真空控制功能），對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

3.1.2功能介紹

※可應對歐盟RoHS指令中六種物質涉及的五種元素Cd,Pb,Hg,Br,Cr和鹵素元素Cl測試，測量時間為100-300秒（可調）

※操作界面簡潔直觀，使用方便，無需人士操作

3.2金屬合金元素分析軟件CA2008(可選)

3.2.1元素分析范圍：從鈉（Na）到鈾（U）；

3.2.2一次可同時分析24個元素；

3.2.3分析檢出限可達1PPM；

3.2.4含量分析范圍一般為1ppm—99.9%；

3.2.5軟件自帶多種圖像處理和分析計算方法；

3.2.6多次測量重復性可達0.1％；

3.2.7長期工作穩定性為0.1％；

3.2.8能量分辨率為149±5eV；

3.2.9軟件自帶多種圖像處理和計算方法；

3.2.10應用領域：合金（如不銹鋼、銅合金、鋁合金等合金）所含元素含量分析（如Cu、Zn、Pb、Sn、Fe、Ni、Mn、Sb、Al、Si、Cr、Mo、Co、Ti、V等元素）；

3.3鍍層厚度測試軟件NSMeasure（可選）

3.3.1元素分析范圍：從鈉（Na）到鈾（U）；

3.3.2一次可同時分析3層以上鍍層；

3.3.3分析檢出限可達0.01μm；

3.3.4分析厚度一般為0.1μm到30μm之間；

3.3.5多次測量重復性可達0.1μm（對于小于1μm的最外層鍍層）；

3.3.6長期工作穩定性為0.1μm（對于小于1μm的最外層鍍層）；

3.3.7配置小孔準直器，測試光斑在0.2mm以內；

3.3.8探測器能量分辨率為149±5eV；

3.3.9應用領域:金屬電鍍層厚度的測量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等；

3.4礦石土壤成分分析

3.4.1可快速分析汞（Hg）、鉻（Cr）、鉛(Pb)、鎘(Cd)和類金屬砷(As)等重金屬元素，以及礦石土壤里面所包含的的鋅(Zn)、銅(Cu)、鎳(Ni)、硅（Si）、錳（Mn）、鐵（Fe）鈣（Ca）等多種金屬元素成分。含量分析范圍一般為2ppm—99.9%分析，分析檢出限可達2PPM。
